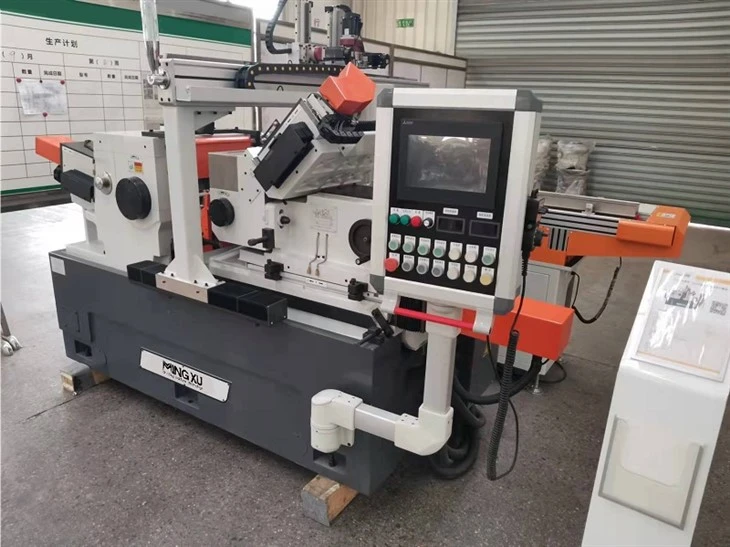

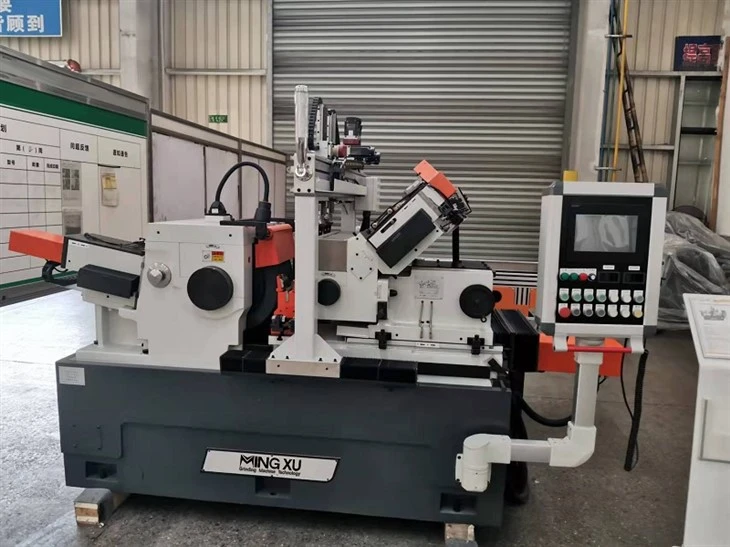

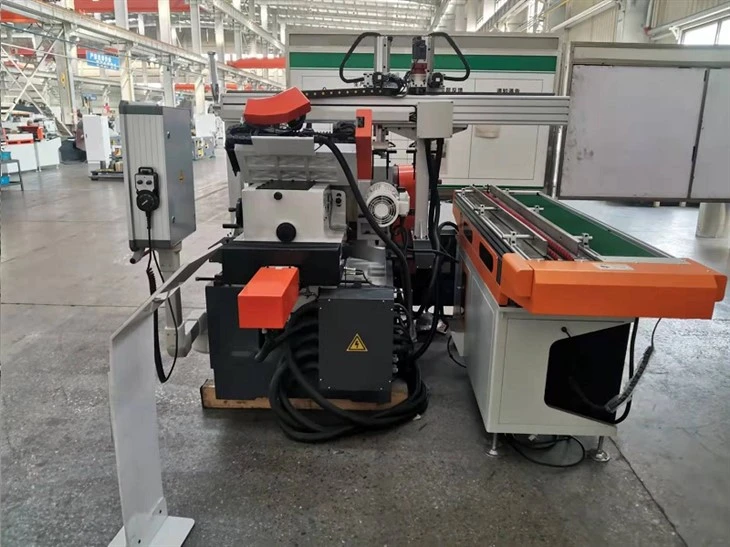

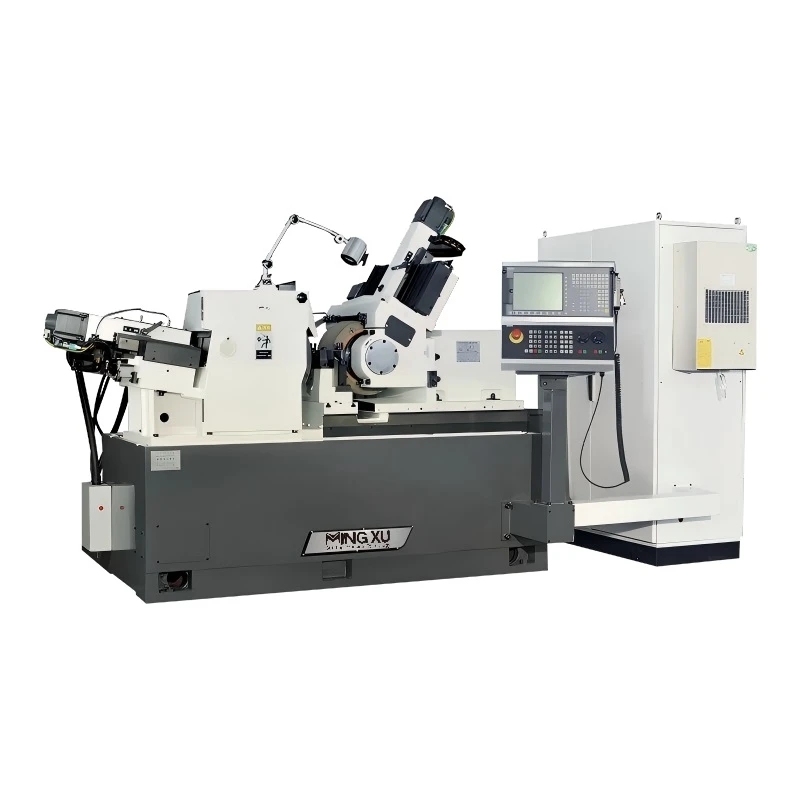

Equipamento de retificação CNC sem centro
O equipamento de retificação sem centro CNC é um tipo de máquina-ferramenta CNC que usa a ação combinada de um rebolo e um rebolo guia para retificar o diâmetro externo de um corpo rotativo sem suporte de furo central.
- Entrega rápida
- Garantia de qualidade
- Atendimento ao Cliente 24 horas por dia, 7 dias por semana
Introdução de Produto
Introdução
O equipamento de retificação sem centro CNC é um tipo de máquina-ferramenta CNC que usa a ação combinada de um rebolo e um rebolo guia para retificar o diâmetro externo de um corpo rotativo sem suporte de furo central.
Especificação
|
Nome do produto |
Moedor sem centro de super alta precisão |
|
Modelo |
MX-S200 |
|
Mergulhe-feed |
|
|
Diâmetro de moagem |
2-60 mm |
|
Máx. Comprimento de moagem |
190mm |
|
Através do-feed |
|
|
Diâmetro de moagem |
2-60 mm |
|
Especificação do rebolo |
P500x200x305mm |
|
Especificação da roda reguladora |
P350x200x203mm |
|
Velocidade do rebolo |
1338 r/min |
|
Regulação da velocidade da roda (contínuo) |
10-200r/min |
|
Regulação do ângulo de rotação da estrutura da roda |
|
|
Vertical |
-2 grau - +5 grau |
|
Horizontal |
-1 grau - +3 grau |
|
Quantidade mínima de alimentação da roda reguladora |
0,001 mm |
|
Quantidade mínima de alimentação do rebolo dressador |
0,001 mm |
|
Altura da linha central de Gri. Roda e Reg. Roda para descansar no trabalho |
200mm |
|
Fluxo de água |
50L/min |
|
Potência total |
|
|
Motor de rebolo |
18,5 kW |
|
Motor de roda reguladora |
3KW |
|
Motor da bomba de água |
0,25 kW |
|
Motor da bomba de lubrificação |
0,09 kW |
|
Motor separador de refrigerante magnético |
0,18 kW |
|
Fonte de energia |
3N 50Hz 380V |
|
Dimensão da Máquina (CxLxA) |
2800x2500x1600mm |
|
Peso da máquina |
Cerca de 5000Kg |
|
Precisão (barras padrão) |
|
|
Redondeza |
0,001 mm |
|
Cilindricidade |
0,0018mm |
|
Rugosidade |
Ra0,16μm |
Características
Controle de micro-feed
Tanto o avanço mínimo quanto o avanço do dressador são de 0,001 mm, garantindo que a quantidade de material removido em uma única passagem seja mínima e afete diretamente os desvios dimensionais.
Adaptabilidade de amplo diâmetro
Suporta diâmetros de retificação de 2 a 60 mm e, combinado com o ajuste da velocidade do disco guia de 10 a 200 r/min, permite a correspondência de velocidade linear ajustável para peças de diferentes diâmetros.
Ajuste do ângulo de contato
O suporte da roda guia pode ser ajustado dentro da faixa de -2 graus a +5 graus verticalmente e -1 grau a +3 graus horizontalmente, alterando assim a direção da força da peça e o componente de alimentação axial.
Resfriamento e separação contínuos
Uma vazão de refrigerante de 50 L/min, combinada com um dispositivo de separação magnética, consegue a troca de calor na zona de moagem e a separação dos cavacos de moagem ferromagnéticos.
Aplicações
Indústria de peças automotivas:Usado para usinar os diâmetros externos de eixos e pinos para atender aos requisitos dimensionais de montagem.
Indústria de fabricação de rolamentos:Usado para usinar os diâmetros externos de rolos e pistas para influenciar a geometria de contato.
Indústria de fabricação de máquinas em geral:Usado para usinagem em lote de eixos e pistas, permitindo formação de avanço contínuo.
Indústria de fabricação de peças e ferramentas padrão:Usado para usinar peças de-tamanho pequeno para atender a diversos requisitos de tamanho.
